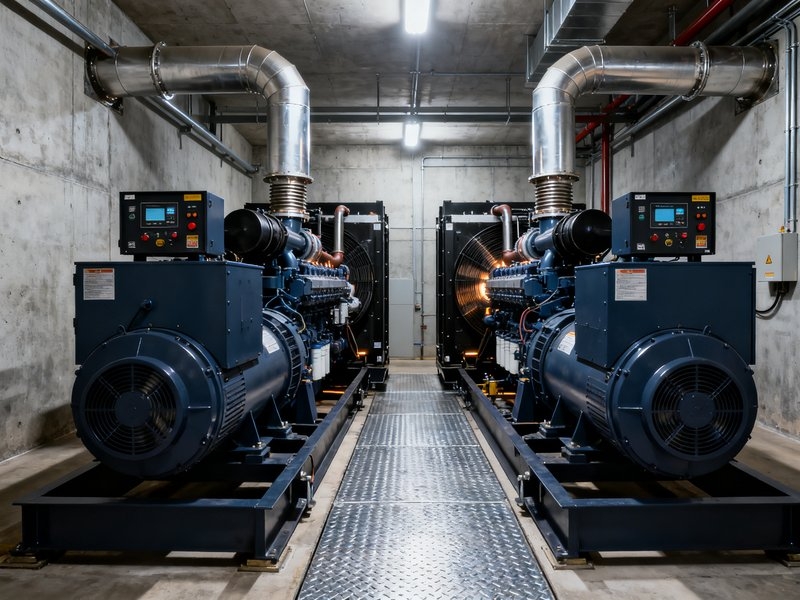

Alt: Hai máy phát điện 1000kVA chạy song song tại nhà máy
Internal links: pillar-may-phat-dien-cong-nghiep, cluster-service-03-ats-lap-dat, blog-data-center
Tôi còn nhớ rất rõ dự án tại nhà máy gỗ MDF ở KCN Bình Xuyên (Vĩnh Phúc) hồi 2021. Khách hàng mua 1 máy phát điện 1500kVA, nhưng sau 1 năm mở rộng dây chuyền, tải tăng lên 1800kVA. Hai lựa chọn: bán máy cũ mua máy mới 2000kVA, hoặc mua thêm 1 máy 1000kVA chạy song song. Phương án 2 tiết kiệm 1.4 tỷ VNĐ (chi phí mua máy mới + thời gian dừng sản xuất để thay).
Nhưng chạy song song không đơn giản như cắm thêm ổ cắm. Cần đồng bộ điện áp, tần số, góc pha, và phân phối tải đều. Nếu đồng bộ sai, hai máy sẽ "đánh nhau" - dòng chạy ngược gây cháy máy.
Bài viết này giải thích khi nào nên dùng hệ thống song song, các kiểu cấu hình, chi phí, và bài học từ 3 dự án thực tế mà tôi đã triển khai.
Hệ thống song song (parallel generator system) là gì? Là 2 hoặc nhiều máy phát điện được kết nối song song điện để cung cấp tải chung. Đây là giải phát thay vì mua 1 máy công suất lớn.
Tình huống 1: Tải tăng theo từng giai đoạn
Nhà máy mở rộng dây chuyền theo phase. Mua máy lớn ngay từ đầu lãng phí, mua máy nhỏ rồi nâng cấp thì phải dừng sản xuất. Song song cho phép thêm máy khi cần.
Tình huống 2: Yêu cầu dự phòng N+1, N+2
Bệnh viện, data center, sân bay cần đảm bảo 99.99% uptime. Hệ thống N+1 nghĩa là: cần N máy để chạy tải, có 1 máy dự phòng. Khi 1 máy hỏng, các máy còn lại gánh tải.
Ví dụ: Tải 2000kW, cần 2 máy 1250kVA chạy song song (mỗi máy gánh 1000kW). Nếu 1 máy hỏng, máy còn lại vẫn chạy được với 80% tải.
Tình huống 3: Tải dao động lớn theo thời gian
Nhà máy có ca sản xuất và ca thấp điểm. Ban ngày cần 2000kVA, ban đêm chỉ cần 800kVA. Nếu dùng 1 máy 2000kVA chạy 50% tải vào ban đêm, tiêu hao nhiên liệu tăng 30%. Hệ thống 3 máy 800kVA cho phép tắt 2 máy vào ban đêm, chỉ chạy 1 máy - tiết kiệm 25-35% nhiên liệu.
Tình huống 4: Yêu cầu mở rộng không gian vật lý
Máy phát công suất lớn (> 2500kVA) rất nặng, cần cầu trục để nâng hạ, phòng máy rộng. Nhiều nhà máy cũ ở Hà Nội, Sài Gòn không đủ không gian. 2 máy 1000kVA dễ bố trí hơn 1 máy 2000kVA.
Một dự án điển hình: Nhà máy dệt ở KCN Tây Bắc (Hà Nội) mở rộng 2 lần trong 5 năm, tải tăng từ 800kVA lên 1800kVA. Ban đầu lắp 1 máy 1000kVA, sau đó thêm 1 máy 1000kVA chạy song song. Tổng chi phí 4.2 tỷ VNĐ, tiết kiệm 1.8 tỷ so với thay máy 2000kVA.
Tất cả máy có công suất bằng nhau, thường dùng cho hệ thống 2-4 máy 500-2000kVA.
Ưu điểm:
Nhược điểm:
1 máy công suất lớn + 1-2 máy nhỏ. Máy nhỏ đóng vai trò dự phòng hoặc tăng cường.
Ví dụ: Máy chính 1500kVA + máy phụ 500kVA. Tải bình thường 1200kW chỉ cần máy chính. Khi tải tăng 1700kW, máy phụ tự động khởi động và chạy song song.
Tất cả máy luôn chạy, sẵn sàng gánh tải khi 1 máy dỏng. Dùng cho bệnh viện, data center.
| Cấu hình | Tải tối đa | Dự phòng | Ứng dụng |
|---|---|---|---|
| --- | --- | --- | --- |
| 1+1 | 100% | 1 máy | Văn phòng lớn, khách sạn |
| 2+1 | 200% | 1 máy | Bệnh viện, data center |
| 3+1 | 300% | 1 máu | Nhà máy liên tục |
| N+2 | - | 2 máy | Sân bay, viễn thông |
Để 2 máy chạy song song an toàn, cần 4 điều kiện đồng bộ:
Thứ tự pha của 2 máy phải giống nhau. Nếu ngược pha, khi đóng sẽ có dòng chạy ngược 2-3 lần dòng danh định, cháy máy.
Cách kiểm tra: Dùng phase sequence meter. Đánh dấu thứ tự pha A-B-C, đảm bảo 2 máy cùng chiều.
Điện áp 2 máy chênh nhau không quá 5% (ví dụ: 380V, cho phép 361-399V). Nếu chênh nhiều, khi đóng song song sẽ có dòng cân bằng chạy qua 2 máy, gây quá nhiệt.
Điều chỉnh: Qua AVR. Yuchai, Cummins có AVR tự động chỉnh điện áp ±0.5%.
Tần số 2 máy chênh nhau không quá 0.2Hz. Khi đóng song song, máy có tần số cao hơn sẽ kéo máy kia lên, ngược lại máy thấp hơn sẽ kéo máy cao xuống. Dẫn đến dao động công suất, có thể bảo vệ tác động cắt máy.
Điều chỉnh: Qua governor (bộ điều tốc). Máy hiện đại có electronic governor với sai số 0.1Hz.
Quan trọng nhất. Góc pha chênh nhau phải < 10° (lý tưởng < 5°). Khi đóng song song ở góc lớn, dòng chốt pha sẽ cực lớn.
Cách đồng bộ: Dùng synchronizer tự động (ComAp, Woodward, Datakom) hoặc đồng bộ bằng tay qua đồng hồ syncroscope.
Một dự án điển hình: Lần đầu tôi đồng bộ tay 2 máy ở KCN Trà Nóc (Cần Thơ), khi đóng contactor nghe tiếng "rắc" lớn, dòng chạy qua contactor đạt 4500A (gấp 6 lần dòng danh định). May mà contactor chịu được, nhưng từ đó tôi chuyển sang dùng synchronizer tự động 100% - chính xác và an toàn hơn nhiều.
Đây là "bộ não" của hệ thống. Phổ biến trên thị trường:
| Hãng | Sản phẩm | Tính năng | Giá (triệu VNĐ) |
|---|---|---|---|
| --- | --- | --- | --- |
| ComAp | InteliGen 200 | Đồng bộ, phân tải, giám sát | 25 - 45 |
| Woodward | EasyGen 3200 | Đồng bộ, phân tải, kết nối SCADA | 35 - 60 |
| Datakom | D-500 | Đồng bộ, phân tải cơ bản | 15 - 25 |
| DEIF | AGC-4 | Đồng bộ cao cấp, nhiều máy | 45 - 80 |
| ABB | PCM600 | Công nghiệp, tích hợp SCADA | 60 - 100 |
Tính năng cơ bản:
Tôi thường dùng ComAp cho dự án vừa và nhỏ, Woodward cho dự án lớn yêu cầu cao.
Chi phí phụ thuộc vào số máy, công suất, và mức độ tự động hóa. Dưới đây là ước tính cho hệ thống 2 máy 1000kVA chạy song song (dùng cho nhà máy vừa):
| Hạng mục | Chi phí (tỷ VNĐ) |
|---|---|
| --- | --- |
| 2 máy phát điện 1000kVA Cummins/Yuchai | 4.0 - 5.5 |
| 2 tủ ATS riêng cho mỗi máy | 0.3 - 0.5 |
| 1 tủ đồng bộ + bộ điều khiển song song | 0.15 - 0.3 |
| Hệ thống cáp lực, cáp điều khiển | 0.4 - 0.7 |
| Hệ thống ống khói, thùng cách âm | 0.3 - 0.5 |
| Nhân công lắp đặt, test, nghiệm thu | 0.3 - 0.5 |
| Phụ kiện, phụ tùng dự phòng | 0.1 - 0.2 |
| **Tổng** | **5.6 - 7.7 tỷ VNĐ** |
So sánh với mua 1 máy 2000kVA:
Theo kinh nghiệm của tôi, hệ thống song song hòa vốn sau 5-7 năm nhờ tiết kiệm nhiên liệu và tăng độ tin cậy.
Máy phát điện thường có thời gian giao hàng 4-8 tuần. Cần đặt hàng sớm.
Quan trọng nhất. Test thứ tự pha, đồng bộ điện áp, tần số, góc pha. Test phân tải. Test bảo vệ.
Nhiều khách mua 1 máy Yuchai 1000kVA, sau đó mua thêm 1 máy Cummins 1000kVA chạy song song. Hai máy khác nhau về governor, AVR, đáp ứng động học khác nhau - đồng bộ rất khó. Nên chọn cùng model, cùng nhà sản xuất.
Đồng bộ bằng tay qua syncroscope - kỹ thuật viên giỏi có thể làm được, nhưng rủi ro cao. Trong dự án lớn, luôn dùng synchronizer tự động.
Khi 1 máy dừng đột ngột, máy còn lại phải gánh toàn bộ tải. Dòng chạy qua contactor tăng gấp đôi, nếu contactor không đủ dòng sẽ cháy. Phải chọn contactor có dòng chịu được 150% dòng danh định.
Lỗi "kinh điển" - đấu dây xong đóng song song, nghe tiếng nổ lớn, cháy contactor. Mất vài ngày sửa chữa. Luôn kiểm tra phase sequence trước khi đóng.
Khi 1 máy dừng, máy kia phải gánh tải ngay. Nếu bộ điều khiển không lập trình đúng, sẽ có khoảng trống điện. Cần test kỹ quy trình load shedding, load adding.
Được, nhưng phải dùng bộ điều khiển hỗ trợ load sharing theo tỷ lệ. Ví dụ: 1 máy 1000kVA + 1 máy 500kVA, tải 1200kW - máy lớn gánh 800kW, máy nhỏ gánh 400kW (cùng tỷ lệ %).
Có. Ngoài cáp lực, cần cáp điều khiển giữa các bộ điều khiển (load sharing line). Tăng 10-15% chi phí cáp.
Cao hơn 20-30% so với 1 máy cùng tổng công suất (vì phải bảo trì 2 máy). Nhưng tiết kiệm nhiên liệu bù lại được.
Khi tải cố định, không có nhu cầu dự phòng cao, không gian rộng. Mua 1 máy 2000kVA rẻ hơn 5-10% so với 2 máy 1000kVA.
Được, nhưng cần thay bộ điều khiển (governor, AVR, controller) phải hỗ trợ parallel. Yuchai, Cummins có option parallel sẵn - cần đặt hàng từ đầu.
Phức tạp hơn 1 máy, đòi hỏi kỹ thuật vận hành có chuyên môn. Nhưng bù lại linh hoạt, dự phòng tốt, tiết kiệm dài hạn.
Được, nhưng phải cùng điện áp, tần số, số pha, và có bộ điều khiển paralleling hỗ trợ. Tuy nhiên, nên cùng hãng để đồng bộ tốt hơn.
Yuchai Việt Nam thiết kế và lắp đặt hệ thống máy phát điện chạy song song 2-6 máy, công suất 100kVA - 3000kVA mỗi máy. Chúng tôi đã triển khai 30+ dự án tại Việt Nam.
Tư vấn miễn phí thiết kế hệ thống song song cho dự án trên 3 tỷ VNĐ.
Tác giả: Lê Quang Minh – Kỹ sư trưởng Yuchai Việt Nam, 12 năm kinh nghiệm thiết kế và vận hành hệ thống máy phát điện chạy song song. Chuyên gia về ComAp, Woodward, DEIF.
