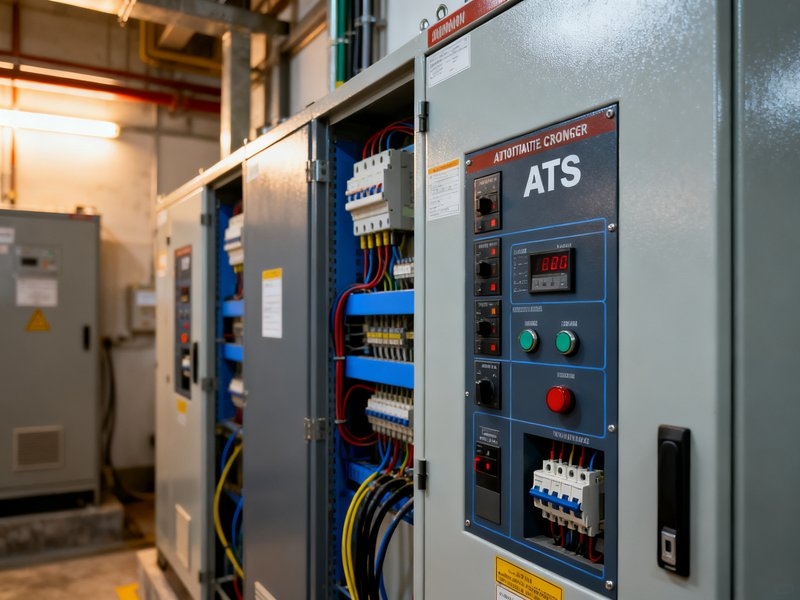

Alt: Tủ ATS 800A lắp đặt tại phòng kỹ thuật bệnh viện
Internal links: pillar-may-phat-dien-cong-nghiep, cluster-service-01-cho-thue, blog-benh-vien
Hồi tháng 8/2024, một bệnh viện tư nhân ở quận Bình Thạnh (TP.HCM) gọi cho tôi vì ATS bị lỗi. Khi mất điện lưới, ATS không chuyển sang nguồn máy phát - toàn bộ phòng mổ, ICU, máy thở đều tắt. May mắn lúc đó không có ca mổ nào đang diễn ra, nếu không hậu quả không thể tưởng tượng.
Khi đến kiểm tra, tôi phát hiện ATS do một đơn vị lắp đặt 3 năm trước, sử dụng contactor thường, không có cơ cấu cơ khí interlock, dây điều khiển đấu sai. Khi mất điện, contactor bị "kẹt" do cùng lúc nhận 2 tín hiệu. Và đáng buồn - đơn vị lắp đặt đã biến mất khỏi thị trường.
Bài viết này chia sẻ quy trình lắp đặt ATS đúng chuẩn mà tôi đã áp dụng cho 80+ dự án từ bệnh viện, data center, đến nhà máy sản xuất. Đây là kiến thức giúp bạn tránh rủi ro và tiết kiệm chi phí vận hành lâu dài.
ATS (Automatic Transfer Switch) là tủ điện tự động chuyển đổi nguồn cung cấp điện giữa lưới điện quốc gia và máy phát điện. Khi lưới mất, ATS phát tín hiệu khởi động máy phát, đợi máy ổn định, rồi chuyển tải sang nguồn máy. Khi lưới có điện trở lại, ATS chuyển ngược về lưới và tắt máy sau khi chạy làm mát.
| Loại ATS | Thời gian chuyển (giây) | Ứng dụng |
|---|---|---|
| --- | --- | --- |
| ATS cơ khí (contactor) | 3 - 8 | Nhà máy thông thường |
| ATS tĩnh (Static Transfer Switch) | < 0.02 | Data center, viễn thông |
| ATS cơ khí với motor | 8 - 15 | Bệnh viện, tòa nhà |
| MTS (chuyển tay) | 30 - 300 | Công trường, sự kiện |
Một tủ ATS tiêu chuẩn gồm 7 thành phần chính:
Dưới đây là quy trình 5 bước mà đội kỹ thuật Yuchai Việt Nam áp dụng:
Trước khi lắp đặt, kỹ sư đến hiện trường khảo sát:
Khảo sát cơ sở hạ tầng:
Khảo sát tải:
Khảo sát lưới điện:
Bản vẽ thiết kế:
Một dự án điển hình: Bệnh viện Hoàn Mỹ (TP.HCM) cần ATS 1600A cho phòng mổ. Khảo sát mất 2 ngày, phát hiện phòng kỹ thuật chỉ rộng 12m², phải thiết kế tủ dạng 2 cánh để tiết kiệm diện tích. Thiết kế sai 1cm cũng không lắp được.
Sau khi duyệt thiết kế, tiến hành sản xuất tủ tại xưởng:
Thời gian sản xuất:
Vận chuyển:
Lắp đặt:
Lưu ý an toàn:
Đây là bước quan trọng nhất, quyết định hệ thống có hoạt động đúng hay không.
Test không điện (dead test):
Test có điện (live test):
Nghiệm thu:
Tôi luôn yêu cầu test 5-7 lần chuyển nguồn liên tục trước khi bàn giao. Một lỗi nhỏ ở bước này, sau này sửa rất tốn kém.
Bảo hành 12-24 tháng, tùy hợp đồng. Trong thời gian bảo hành:
Bảo trì định kỳ 6 tháng/lần:
| Dòng điện (A) | Giá tủ ATS (triệu VNĐ) | Giá lắp đặt (triệu VNĐ) | Tổng (triệu VNĐ) |
|---|---|---|---|
| --- | --- | --- | --- |
| 100 - 200 | 18 - 35 | 5 - 10 | 23 - 45 |
| 250 - 400 | 35 - 65 | 8 - 15 | 43 - 80 |
| 630 - 800 | 70 - 130 | 12 - 22 | 82 - 152 |
| 1000 - 1600 | 140 - 280 | 18 - 35 | 158 - 315 |
| 2000 - 3200 | 320 - 650 | 30 - 60 | 350 - 710 |
Lưu ý: Giá chưa bao gồm cáp lực. Cáp từ ATS ra tủ phân phối dài 20-50m, tiết diện 95-300mm², chi phí có thể 15-60 triệu tùy dung lượng.
Tôi thấy nhiều ATS 400A cho tải 380A. Khi khởi động động cơ, dòng inrush cao gấp 3-6 lần, contactor bị cháy. Nên chọn ATS dự phòng 25-30% so với tải đỉnh.
Interlock cơ khí (liên động cơ khí) đảm bảo 2 nguồn không đóng cùng lúc. Nếu chỉ có interlock điện, khi mạch điều khiển lỗi, 2 nguồn sẽ đóng cùng lúc - gây chập, cháy nổ.
ATS rẻ tiền chỉ có contactor, không có relay bảo vệ quá dòng, thấp áp. Khi lưới yếu, máy phát sẽ tự động chạy dù không cần thiết - tốn dầu, giảm tuổi thọ máy.
Nhiều đơn vị lắp xong chỉ test "trên bàn" - bật ATS bằng tay. Không cắt lưới thực sự, không chạy máy thực sự. Khi sự cố thật, ATS không hoạt động. Luôn yêu cầu test với tải thật.
Tôi từng sửa một ATS ở KCN Sóng Thần mà dây start máy đấu vào role đóng contactor, kết quả máy khởi động xong mà ATS không chuyển nguồn. Sai một sợi dây mà mất 2 ngày debug.
Tải < 800A: contactor. Tải 800-1600A: ACB. Tải > 1600A: ACB hoặc ATS tĩnh. Contactor rẻ hơn nhưng chịu dòng ngắn mạch kém hơn.
Có. Bảo trì 6 tháng/lần: vệ sinh, test chuyển nguồn, kiểm tra contactor. Chi phí 1-3 triệu/lần tùy dung lượng.
Lắp ATS đơn giản (< 100A) có thể tự làm. Nhưng từ 200A trở lên nên thuê đơn vị chuyên nghiệp vì liên quan an toàn cháy nổ.
Siemens, ABB, Schneider (Pháp), Legrand, Hager, Eaton. Riêng hãng Trung Quốc như CHINT, Delixi - dùng được cho dân dụng, công nghiệp nên chọn hãng lớn.
Sản xuất tủ: 10-20 ngày. Lắp đặt hiện trường: 1-3 ngày. Test nghiệm thu: 1 ngày. Tổng cộng 15-25 ngày cho 1 dự án.
Có. ATS hoạt động độc lập với lưới. Khi lưới mất, ATS chạy bằng nguồn ắc quy dự phòng (có sẵn) để phát tín hiệu start máy.
Yuchai Việt Nam chuyên thiết kế, sản xuất, lắp đặt tủ ATS cho máy phát điện 100A - 3200A. Chúng tôi là đối tác của nhiều bệnh viện, data center, nhà máy trên toàn quốc.
Miễn phí khảo sát và tư vấn thiết kế cho dự án trên 30 triệu VNĐ.
Tác giả: Lê Quang Minh – Kỹ sư trưởng Yuchai Việt Nam, 12 năm kinh nghiệm thiết kế và lắp đặt tủ ATS cho máy phát điện công nghiệp. Đã thực hiện 80+ dự án tại Việt Nam.
