ATS Và Hệ Thống Chạy Song Song Máy Phát Điện: Hướng Dẫn Kỹ Thuật

Thời gian phát hành:2026-07-08 02:06:22 Nhân khí:

ATS Là Gì?

ATS (Automatic Transfer Switch) là thiết bị tự động chuyển đổi giữa 2 nguồn điện: lưới điện quốc gia và máy phát điện. Khi mất điện lưới, ATS:
1. Phát tín hiệu khởi động máy phát (5-10 giây)
2. Chờ máy ổn định (5-10 giây)
3. Chuyển tải sang máy phát (1-3 giây)
4. Khi lưới điện phục hồi, chuyển ngược + làm mát máy (5 phút) rồi tắt

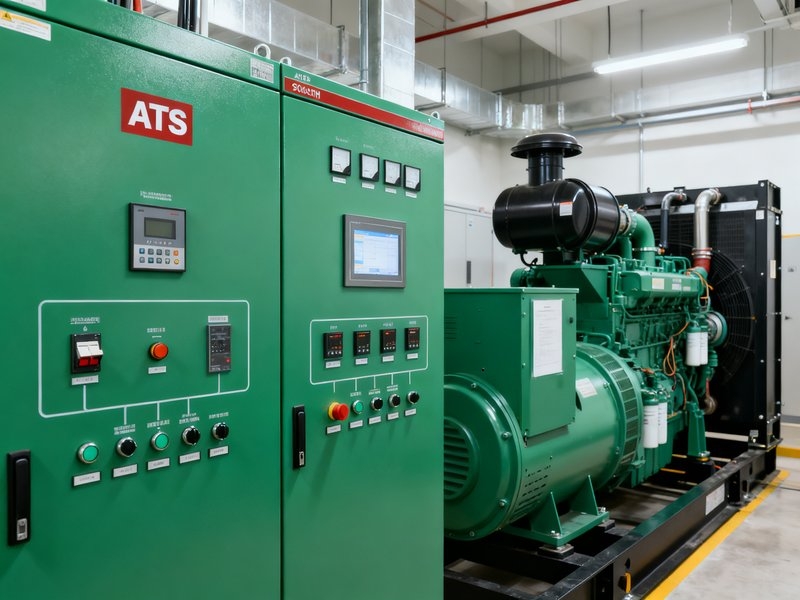

Hình ảnh minh họa cho bài viết ATS Và Hệ Thống Chạy Song Song Máy Phát Điện: Hướng Dẫn Kỹ Thuật

Tổng thời gian chuyển nguồn: ~15-30 giây (tùy model)

Phân Loại ATS

Loại	Thời gian chuyển	Ứng dụng	Giá (triệu)
ATS cơ bản	10-15s	Gia đình, cửa hàng	25 – 50
ATS có delay	5-10s	Văn phòng, nhà hàng	50 – 120
ATS nhanh (< 5s)	1-5s	Bệnh viện, server	120 – 250
ATS 3 nguồn	< 3s	Data center, sân bay	200 – 500

Cấu Tạo ATS

ATS gồm 4 thành phần chính:
- Contactor/CB chính: đóng cắt dòng điện lớn
- Bộ điều khiển logic: PLC hoặc vi xử lý
- Relay bảo vệ: chống ngắn mạch, quá tải
- Màn hình HMI: hiển thị trạng thái, cảnh báo

Thương hiệu ATS uy tín: ABB, Schneider, Socomec, Eaton, ASCO

Hệ Thống Chạy Song Song (Parallel)

Chạy song song = 2+ máy phát điện cùng cấp điện cho 1 tải.

Lợi ích:
- Tăng tổng công suất (2 × 500kVA = 1000kVA)
- Redundancy N+1 (1 máy hỏng, máy còn lại vẫn chạy)
- Bảo trì luân phiên không gián đoạn
- Hiệu suất cao hơn (mỗi máy chạy 60-80% tải, tối ưu nhiên liệu)

Cấu Hình Chạy Song Song

Cấu hình 1+1 (Redundant):
- 2 máy 500kVA, tải thực tế 500kVA
- 1 máy chạy, 1 máy standby
- UPS level: Tier III

Cấu hình N+1:
- 3 máy 500kVA, tải thực tế 1000kVA
- 2 máy chạy song song, 1 máy dự phòng
- UPS level: Tier IV

Cấu hình 2N (Fully redundant):
- 4 máy 500kVA (2+2), tải thực tế 1000kVA
- 2 máy chạy, 2 máy dự phòng
- UPS level: Tier IV cao cấp

Yêu Cầu Kỹ Thuật Parallel

Để chạy song song, các máy phải đồng bộ 4 thông số:
1. Điện áp (Voltage): sai lệch < 5%
2. Tần số (Frequency): sai lệch < 0.1 Hz
3. Pha (Phase): góc lệch < 10°
4. Thứ tự pha (Phase sequence): phải giống nhau

Thiết bị đồng bộ: Bộ điều khiển parallel (ComAp, Deep Sea, Woodward)

Giá Hệ Thống Parallel

Cấu hình	Số máy	Công suất	Giá (triệu VNĐ)
1+1	2 × 100kVA	100kVA	950 – 1,200
1+1	2 × 500kVA	500kVA	3,800 – 4,800
N+1	3 × 500kVA	1000kVA	5,800 – 7,200
2N	4 × 500kVA	1000kVA	7,500 – 9,500
2N	4 × 1000kVA	2000kVA	14,000 – 18,000

Ứng Dụng Thực Tế Tại Việt Nam

Data Center: 100% dùng parallel N+1 hoặc 2N
Bệnh viện lớn: Parallel 1+1 cho phòng mổ, ICU
Nhà máy FDI: Parallel cho dây chuyền sản xuất quan trọng
Sân bay: 2N full redundant
Khu công nghiệp: Parallel cho cụm nhà máy

Lưu Ý Khi Thiết Kế

Tổng công suất máy ≥ 125% × tải dự kiến
Dùng cáp đồng bộ chuyên dụng (阻抗 matching)
Bảo vệ chống circulating current
Kiểm tra chống ground fault định kỳ
Bảo trì 6 tháng/lần

Kết Luận

ATS và parallel là công nghệ nền tảng cho hệ thống điện dự phòng chuyên nghiệp. Tại Việt Nam, các dự án lớn (data center, bệnh viện, FDI) đều yêu cầu hệ thống parallel. Yuchai Việt Nam cung cấp giải pháp trọn gói từ tư vấn, lắp đặt đến bảo trì 10 năm.

Yuchai Việt Nam – Chuyên gia hệ thống parallel máy phát điện
